R500A
R500A
RISC-V 32-bit 아키텍처IP
R500A:
ESWIN Computing R500A 32-bit 기능 안전 프로세서는 고성능 32-bit RISC-V 자동차 등급 CPU IP이며 ISO-26262 자동차 기능 안전 ASIL-B 레벨 인증을 획득하였습니다.
RV32GCBP명령어 집합 지원, Zfh（반 정밀도 부동 소수점）, Zicbom（캐시 작업）, Zicond（조건 실행）, Zicsr（CSR 읽기 및 쓰기）, Zifence（명령어 인출 장애）, SmePMP（강화된 주소 보호）, SPMP（슈퍼바이저 모드 주소 보호）, SBA（시스템 버스 액세스） 등 공식 확장을 지원합니다.
PPMA（프로그래밍 가능 주소 속성 검사）, Cache Prefetch（캐시 선인출）, CCP（캐시 일관성 포트）, Stack Monitor（스택 모니터）, ESWIN Sight（내부 신호 통찰）, N-Trace（명령어 흐름 추적） 등 기능을 지원합니다.
RTOS、μClinux등과 같은 다양한 실시간 운영체제 실행 가능하며 SPMP를 지원하는 Linux운영체제와 호환됩니다.
산업 제어, 의료 장비 제어, 저장 장치 제어, Modem, 5G 통신, 스트리밍 미디어 전송 등 높은 인터럽트 처리 속도를 요구하는 설계에 적합하며 특히 차량용 ECU/DCU, 자동차 등급 IC 설계 분야에 적합합니다.
RV32GCBP명령어 집합 지원, Zfh（반 정밀도 부동 소수점）, Zicbom（캐시 작업）, Zicond（조건 실행）, Zicsr（CSR 읽기 및 쓰기）, Zifence（명령어 인출 장애）, SmePMP（강화된 주소 보호）, SPMP（슈퍼바이저 모드 주소 보호）, SBA（시스템 버스 액세스） 등 공식 확장을 지원합니다.
PPMA（프로그래밍 가능 주소 속성 검사）, Cache Prefetch（캐시 선인출）, CCP（캐시 일관성 포트）, Stack Monitor（스택 모니터）, ESWIN Sight（내부 신호 통찰）, N-Trace（명령어 흐름 추적） 등 기능을 지원합니다.
RTOS、μClinux등과 같은 다양한 실시간 운영체제 실행 가능하며 SPMP를 지원하는 Linux운영체제와 호환됩니다.
산업 제어, 의료 장비 제어, 저장 장치 제어, Modem, 5G 통신, 스트리밍 미디어 전송 등 높은 인터럽트 처리 속도를 요구하는 설계에 적합하며 특히 차량용 ECU/DCU, 자동차 등급 IC 설계 분야에 적합합니다.

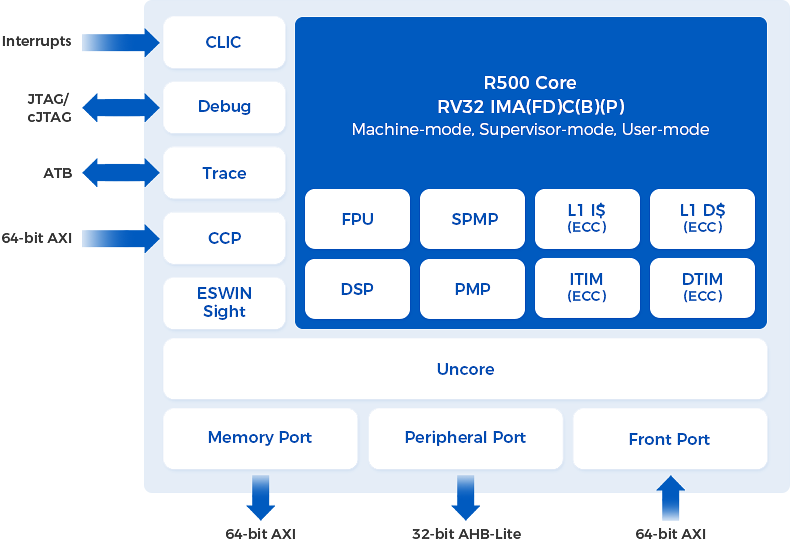

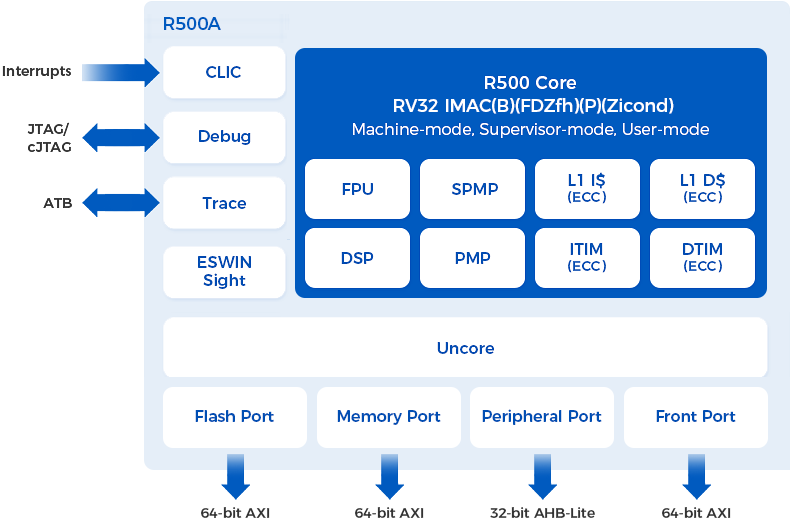

특성
| 특성 | 설명 | ||||
| 명령어 집합 아키텍처 | RV32 IMA(FD)C(B)(P)_Zicsr_Zifencei_Zicbom_Zicond_(Zfh) | ||||
| 모드 | 기계 모드（Machine-mode）, 슈퍼바이저 모드（Supervisor-mode）, 유저 모드（User-mode） | ||||
| 보안 | PMP보호 구역 최대 16개, SPMP보호 구역 최대 16개까지 가능 PPMA（Programmable Physical Memory Attributes）검사 지원 | ||||
| 파이프라인 | 6스테이지 슈퍼스칼라 순차 듀얼 이슈 파이프라인，분기 예측기（Branch Predictor）포함 | ||||
| 명령어 밀착 통합 메모리（ITIM） | 0-128MB사이즈 설정 가능，Parity/ECC 옵션 | ||||
| 데이터 밀착 통합 메모리（DTIM） | 0-128MB사이즈 설정 가능，Parity/ECC 옵션 | ||||
| L1 명령어 캐시（L1 I$） | 4KB-128KB사이즈 설정 가능, Parity/ECC 옵션 | ||||
| L1 데이터 캐시（L1 D$） | 4KB-128KB사이즈 설정 가능, Parity/ECC 옵션 | ||||
| 부동 소수점 장치（FPU） | 배정밀도, 단정밀도 및 RISC-V Zfh반 정밀도 부동 소수점 확장 지원 | ||||
| 디지털 신호 처리 장치（DSP） | 단일 명령 다중 데이터（SIMD） 명령어 지원, 전체 RISC-V RV32P 확장 지원 | ||||
| 인터럽트 | CLIC 인터럽트 컨트롤러 지원, 최대1008개 빠른 인터럽트 요청 지원, NMI 마스크 불가능 인터럽트 지원 | ||||
| 디버그 추적 | 디버그 모듈（Debug module）JTAG/cJTAG 지원, SBA（System Bus Access）지원 추적 모듈（Trace module） RISC-V N-Trace 지원 |
||||
| 버스 포트 | 1.메모리 포트（Memory Port）：64-bit AXI 마스터 포트 2.주변 장치 포트（Peripheral Port）：32-bit AHB 마스터 포트 3.프론트 포트（Front Port）：64-bit AXI 슬레이브 포트, ITIM 및DTIM에 대한 외부 액세스용 4.I/O일관성 포트（CCP Port）：64-bit AXI 슬레이브 포트, I/O일관성 구현에 사용 |
||||
